SP0302.39 : Van chân không - GUD2 - EVP
Thông số chính :
Van chân không - GUD2- EVP - Vacuum valve - Ball valve

CTCP GIẢI PHÁP CÔNG NGHIỆP chuyên Chế tạo thiết bị | Hệ thống bơm hút chân không | Hệ thống bơm định lượng | Cân định lượng | Hệ thống đo lưu lượng các loại môi chất : Dầu | Xăng | Khí | Gas | Hơi | Nước | Hóa chất | Cồn | Nhựa đường | Keo | Bột giấy | Xi măng | ... độ chính xác cao sử dụng hệ thống đo lường | điều khiển SIEMENS ( Đức ).
Hãng cung cấp : EVP
Model : GUD2
Chất lượng : Bảo hành 18 tháng
 Catalog Video

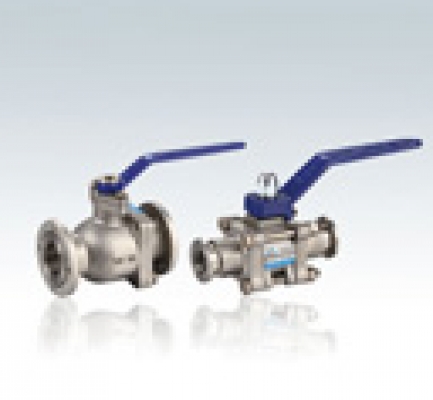

Vacuum valve - Ball valve

GUD series electric vacuum ball valve

GUD series electric vacuum ball valve is applicable for the medium flow of connecting or cutting off the pipelines in the vacuum system. The straightway manual valve relies on spherical sealing. It can be used in both the vacuum and low pressure conditions. It can also be installed in random position.
The applicable active medium of this valve are acid, alkali gas or liquid.

Main technical performance:

Scope (Pa)

Quick release flange KF 2x105 1.3x10-5
Loose flange 16x105 1.3x10-5

Valve Leakage Rate(Pa.L/S)

≤1.3x10-5
Medium temperature℃ Standard manufacture 30+150
Special designation -30+240
Flange Standard Random
Installation location GB4982GB/T6070

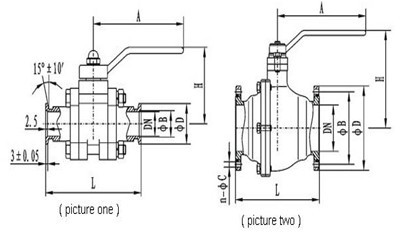

  Quick release flange(KF)connection and outline dimension GB4982

Model

Nominal
Diameter(DN)

ΦD

ΦB

H

L

A

GU-16/KF

16

30

17.2

62

100

120

GU-25/KF

25

40

26.2

75

114

150

GU-40/KF

40

55

41.2

115

165

200

GU-50/KF

50

75

52.2

125

175

221

Loose flange connection and outline dimension GB/T6070

Model

Nominal
Diameter(DN)

ΦD

ΦB

H

L

A

n-ΦC

GU-16

16

60

45

62

100

120

4-6.5

GU-25

25

70

55

75

114

150

GU-32

32

90

70

93

140

180

4-9

GU-40

40

100

80

115

165

200

GU-50

50

110

90

125

175

221

GU-63

63

130

110

166

186

230

GU-80

80

145

125

175

198

290

8-9

GU-100

100

165

145

189

220

260

GU-125

125

200

175

232

266

360

8-11

GU-150

150

225

200

250

296

400
