SP0302.17 : Van chân không - CC-A - EVP
Thông số chính :
Van chân không - GUD- EVP - Vacuum valve - Gate valve

CTCP GIẢI PHÁP CÔNG NGHIỆP chuyên Chế tạo thiết bị | Hệ thống bơm hút chân không | Hệ thống bơm định lượng | Cân định lượng | Hệ thống đo lưu lượng các loại môi chất : Dầu | Xăng | Khí | Gas | Hơi | Nước | Hóa chất | Cồn | Nhựa đường | Keo | Bột giấy | Xi măng | ... độ chính xác cao sử dụng hệ thống đo lường | điều khiển SIEMENS ( Đức ).
Hãng cung cấp : EVP
Model : CC-A
Chất lượng : Bảo hành 18 tháng
 Catalog Video

Vacuum valve -Gate valve:

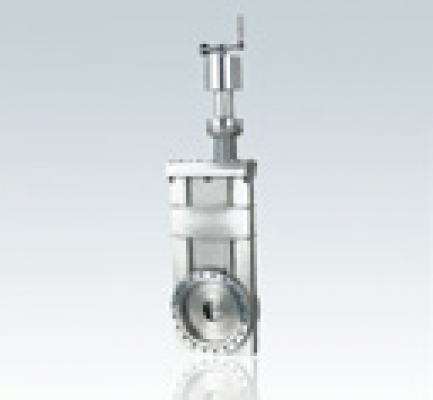

CC-AManual Ultra-high Vacuum Gate Valve
CC-AManual Ultra-high Vacuum Gate Valve uses a handle to drive steel ball shelf ,to perform valve plate open and close action,fold plate by spring force , open then exit. It is used to put through or cut off the air passage in ultrahigh vacuum system. Applicable medium can be pure air and noncorrosive gases.
Characteristics Description:

Main Technical Performance

Applicability(Pa) 105 1.3x10-7
Valve leak rate(Pa.L/S) DN≤200 ≤1.3x10-7
DN≥250 ≤6.7x10-7
Applicable temperature℃ ≤150(except gearing)
The differential pressure between the two sides
of valve opening(Pa)
≤2.7x103
Disc sealing Viton
Shaft seal sealing stainless steel bellows

Overall and Connection Dimensions(mm)

  Model

Latus
 rectum(DN)

ΦD

ΦD0

ΦD1

ΦD2

ΦD3

CC-50A

50

89

72.4

61.6

55.6

/

CC-63A

63

114

92.1

82.6

76.6

/

CC-80A

80

130

110

99

93

/

CC-100A

100

152

130.2

120.7

114.7

/

CC-150A

150

202

181

171.5

165.5

/

CC-200A

200

254

231.8

222.3

216.6

/

CC-250A

250

314

288

308

275

271

CC-300A

300

365

338

353

323

318



  Model

H

A

n-d

L

L1

B

Flange
 standard

CC-50A

60

91

8-M8

493

165

80

GB/T6071

CC-63A

65

105

8-M8

547

190

80

CC-80A

65

130

16-M8

607

225

80

CC-100A

70

152

16-M8

660

267

100

CC-150A

70

202

20-M8

784

350

100

CC-200A

80

251

24-M8

882

426

100

CC-250A

85

300

24-M10

1146

570

130

JB5278

CC-300A

90

352

32-M10

1206

613

130

/
