Van điều áp vô trùng

SP05.13 : Van điều áp vô trùng - DONJOY

Thông số chính :

Van điều áp vô trùng - DONJOY - Sanitary Constant Pressure Valve
Tư vấn , Thiết kế , Chế tạo dây chuyền – Thiết bị công nghệ , Hệ thống pha trộn - định lượng được tổng hợp từ các thiết bị công nghệ Bơm - Van - Cảm biến , Thiết bị điều khiển Allen – Bradley (Mỹ).

Model :

Chất lượng : Bảo hành 18 tháng

Catalog

Video

Applications
HY2 sanitary constant pressure valve is used in stainless steel pipe systems.

HY2-1 sanitary constant pressure valve maintains a constant pressure at the inlet port of the valve in the process pipe. It is used at the rear of separators, heat exchangers, and used as an overflow valve.

HY2-2 sanitary constant pressure valve maintains a constant pressure at the outlet port of the valve in the process pipe. It is used at the front of filling or bottling machines.

Operating Principle

HY2 sanitary constant pressure valve is remotely controlled by means of compressed air. The valve can be operated without a transmitter and requires only a pressure regulating valve for the compressed air and a pressure gauge in the product line. A diaphragm/valve stem system can quickly response to any pressure changes of the delivery products, and change the valve stem position accordingly in order to maintain the default pressure value.

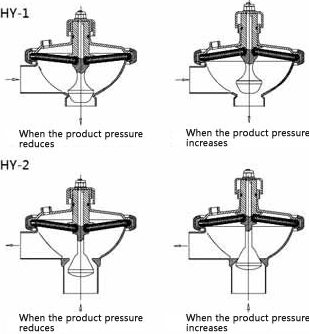

HY2-1 sanitary constant pressure valve is open when the product pressure increases and vice versa. HY2-2 sanitary constant pressure valve is closed when the product pressure increases and vice versa. (The operating principle is shown as follows.)

Working Conditions

Technical Data

Metal material	Product wetted	316L (DIN-1.4404)
	Non-product wetted	304 (DIN-1.4301)
	We can provide EN 10204 3.1B certificate.
Seal material	Standard	PTFE coated EPDM rubber
	All sealing materials comply with FDA 177.2600.
Temperature	Continuous working temperature	-20°C ~ +135°C
	Sterilization temperature	150°C (Max 20min)
Pressure	Working pressure	0~10bar
Surface treatment	Internal surface	Ra≤0.8µm
	External surface	Shot blasting
Connection	Connection standards	Welding end: DIN 11850 series 2
		Welding end: Inch pipe diameter standard
	Connection methods: welding, thread, clamp
